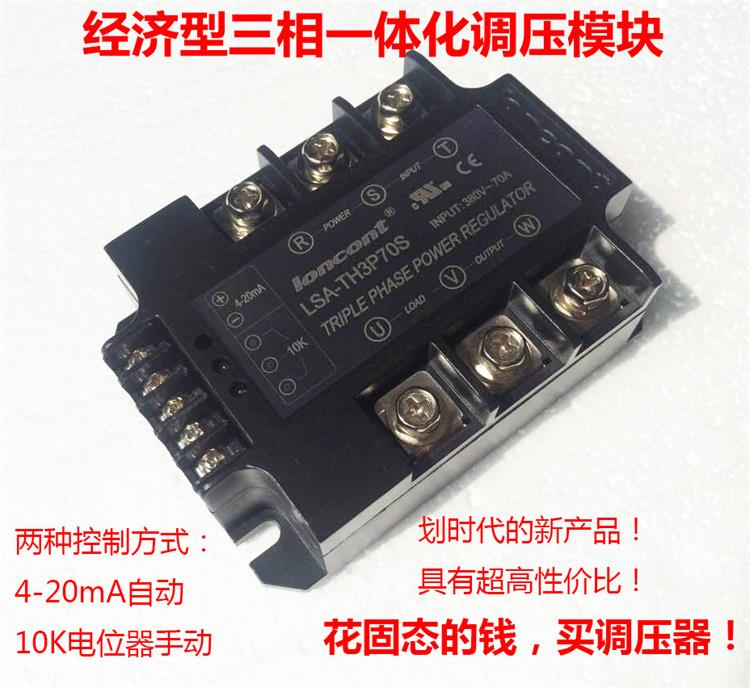

經濟型三相全隔離一體化交流移相調壓器模塊
㈠ 概述
1、龍科LSA-系列經濟型三相調壓模塊采用進口大規模集成電路設計，內部集三相移相觸發電路、單向可控硅、RC阻容吸收回路及電源電路等于一體，在4-20mA輸入控制或者10K電位器作用下，產生三相可改變導通角的強觸發脈沖信號再去分別控制內部可控硅，實現三相負載電壓從0V到電網全電壓的無級可調。
2、模塊支持4-20mA自動控制或10K電位器控制，可與溫控表配合使用，也可以手動，輸出電壓從0V到最大值線性可調，輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。
3、模塊無須外接同步變壓器，也無須外部輸入直流控制電源。
4、模塊適應電熱絲、IR遠紅外線、UV燈管等阻性負載，負載要求為三相功率平衡的Y形接法，且中心點N線不接。
5、模塊采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高，價格低廉。
6、模塊有LED電源指示和LED輸出調節量指示。
7、模塊已內置可控硅保護電路，無須外接。
8、模塊適用于三相三線制電路，交流380V±20%，頻率：50Hz。自動判別相序，電路的進線R、S、T無相序要求。
9、輸入控制端與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。
㈡ 模塊負載輸出端電流等級及型號如下表：
注：50KW-100KW的大功率負載可采用我公司智能型一體化調壓模塊，具有輸出顯示和溫度顯示，全新一代的產品，詳情請咨詢我公司。

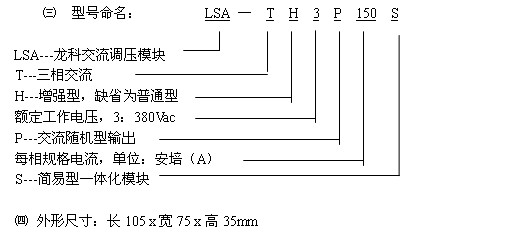

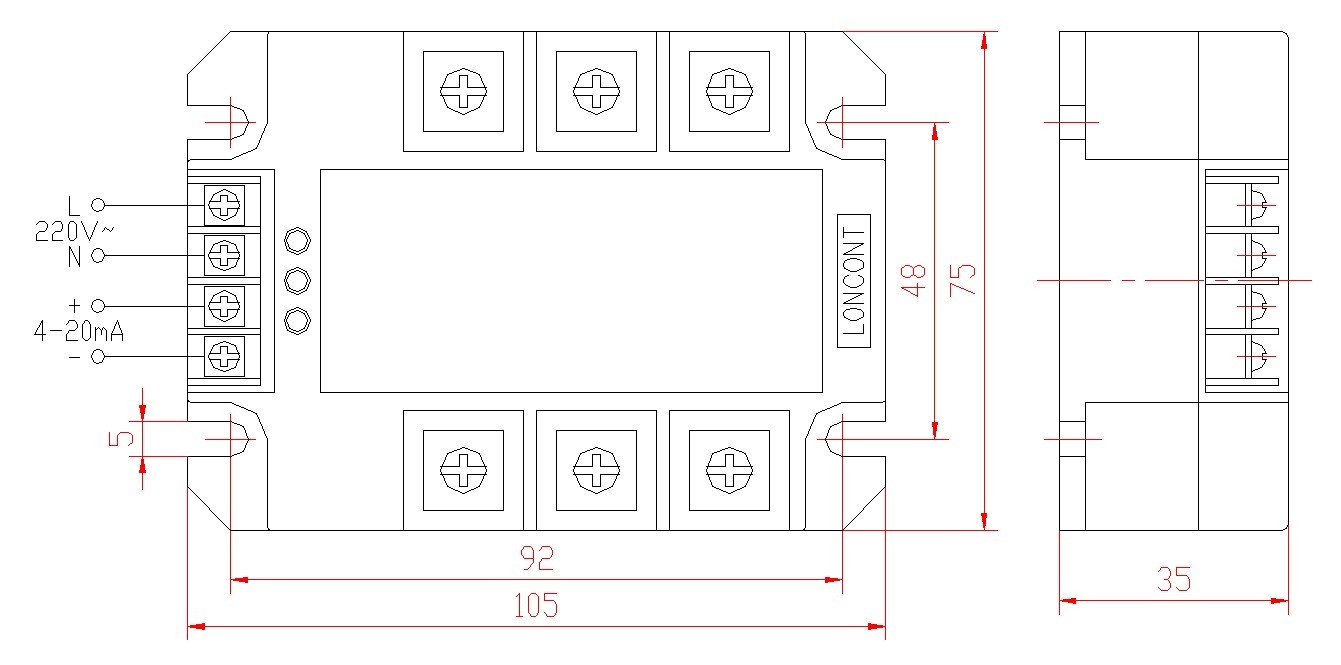

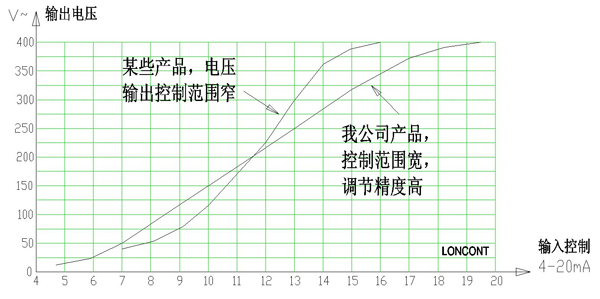

㈤ 輸入輸出特性曲線：
㈥ 技術參數
|
控制參數 |
控制輸入方式 |
4-20 mA（隔離） / 10K電位器（非隔離） |
|
控制輸入阻抗 |
250Ω（對應4-20mA變化范圍） |
|
|
控制工作電源 |
無需工作電源 |
|
|
LED指示 |
雙色LED顯示 |
|
輸出參數 |
額定工作電壓 |
380±20%Vac |
|
電網頻率 |
50 Hz |
|
|
斷態峰值截止電壓Vp |
≥1200Vpk |
|
|
浪涌電流（電網一周） |
800% |
|
|
最小負載電流 |
100mA |
|
|
斷態漏電流 |
＜12mA |
|
|
調節響應時間 |
10ms |
|
|
關斷最大延時 |
10ms |
|
其它參數 |
介質耐壓 （輸入、輸出及外殼間） |
≥2000 Vac |
|
絕緣電阻 （輸入、輸出及外殼間） |
＞1000 MΩ（500Vdc） |
|
|
冷卻方式 |
散熱器（風冷） |
|
|
工作環境溫度 |
0---+65℃ |

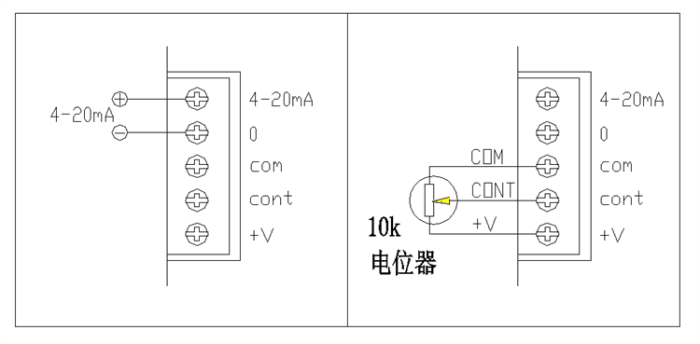

（七）控制方式接線圖
注意事項：1.輸入4-20mA為隔離。請注意正負極性。
2.電位器必須選用10K。電位器非隔離，請做好絕緣措施！
3.可在信號上串聯一只開關。需讓模塊停止輸出時，撥動開關即可，簡單方便。
1、 安裝方式：壁掛式垂直安裝，電源為上進下出。接線時各銅端子上要清除雜物，擰緊螺釘，否則會造成端子發熱而導致損壞。
2、 三相交流電路的進線R、S、T無相序要求，導線粗細按實際使用電流選擇。U、V、W輸出端可接380Vac的Y形電加熱負載（N線不接）。
3、 過流保護：在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。可在模塊的進線R、S、T端之前安裝快速熔斷器，規格可按實際負載電流的1.5倍選配。
4、 本產品不需要外接工作電源。如需讓模塊停止輸出，可斷開4-20mA控制信號或者斷開電位器，模塊即停止輸出。

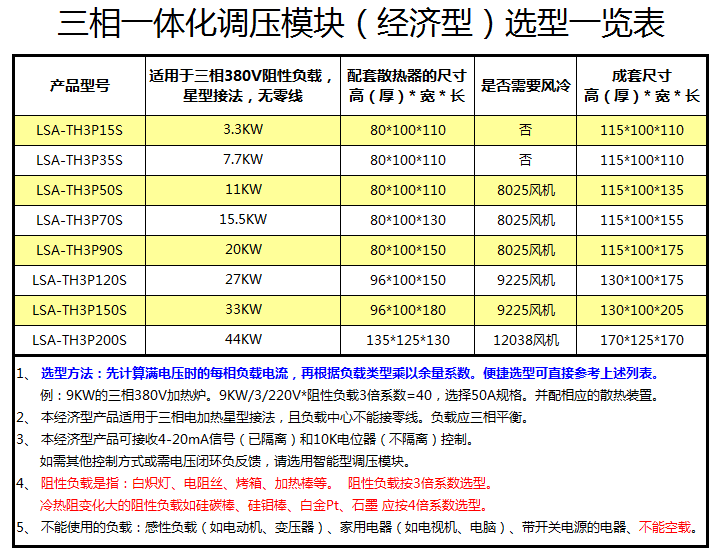

5、 模塊應與散熱器配合使用，在機柜中與其他器件之間有足夠的散熱空間。必要時可安裝220V~風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器的大小有關，還跟環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大小）以及安裝密度等因素均有關。散熱器及風機的選型請參考上面的選型一覽表。
6、 模塊與溫控表配合使用，一臺溫控表建議控制1至3臺調壓模塊，不宜更多模塊串并聯使用。

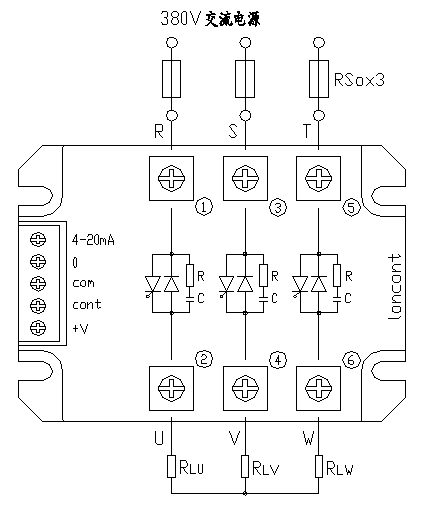

7、 模塊應用于三相三線制電路接線圖
