                                 直流電機正反轉控制模塊

㈠ 概述
   1、本模塊適用于直流電機的頻繁正反啟動運轉，或直流電感線圈的正負極性頻繁切換。
克服了機械式觸點容易跳火燒毀的缺點，壽命長，價格低，安裝使用方便。
  2、模塊工作電壓和控制電壓適合為12-24Vdc范圍，控制端和工作端之間不隔離。
  3、模塊內A向和B向之間轉換在控制端已設置互鎖電路，有效防止正反轉開關同時導通。
  4、模塊內部采用MOSFET功率管做輸出器件，導通壓降小，可靠性高。
  5、發光管LED顯示電機旋轉方向，當兩路LED都不亮時為停止狀態。
  6、控制端電流不大于25mA。
  7、S型模塊配有短路（short circuit）保護和過載保護功能。當輸出端發生短路故障時，能第一時間關閉功率場效應管，從而保護模塊的安全，避免造成模塊永久性損壞。保護狀態能自行鎖定，直至短路故障排除，電路重新啟動，即恢復正常運行。
  8、A型模塊配有調速功能，在正反切換的同時，可對電機進行雙向速度的手動或自動調節。

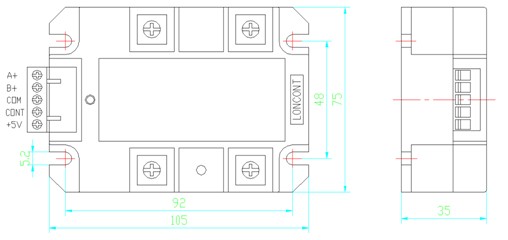

㈡ 外形尺寸：長105*寬75*高35 mm

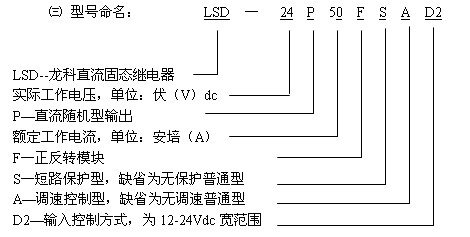

㈣ 普通型電流等級及型號如下表（12V--24V通用）：

50A	75A	100A	125A	150A
LSD-24P50FD2	LSD-24P75FD2	LSD-24P100FD2	LSD-24P125FD2	LSD-24P150FD2



㈤ S型短路保護型電流等級及型號如下表（12V和24V不通用）：

50A	75A	100A	125A	150A
LSD-12P50FSD2	LSD-12P75FSD2	LSD-12P100FSD2	LSD-12P125FSD2	LSD-12P150FSD2
LSD-24P50FSD2	LSD-24P75FSD2	LSD-24P100FSD2	LSD-24P125FSD2	LSD-24P150FSD2



㈥ A型調速控制型電流等級及型號如下表（12V--24V通用）：

50A	75A	100A	125A	150A
LSD-24P50FAD2	LSD-24P75FAD2	LSD-24P100FAD2	LSD-24P125FAD2	LSD-24P150FAD2

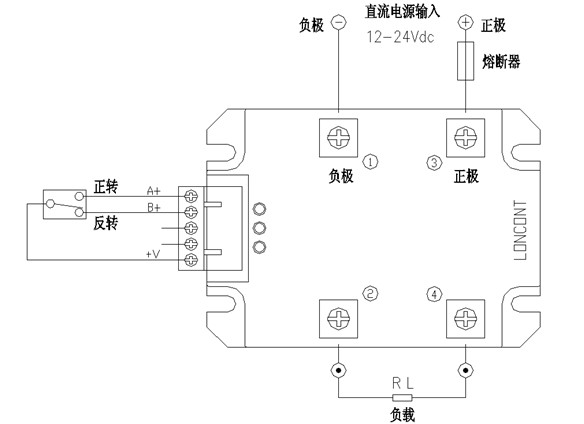

㈦ 普通型和短路保護型的接線圖：



①和③腳為電源輸入的負極和正極，②④腳接直流電機負載。必要時可接入快速熔斷器

( ①和③輸入正負極不允許接錯，否則可能損壞模塊 )

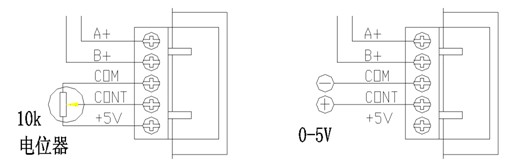

㈧A型模塊配有調速功能，在正反切換的同時，可對電機進行雙向速度的10k電位器的手動調節或0-5V電壓的自動調節，cont端的電壓越高則電機轉速越快，還可實現電機的緩啟動和緩停止。

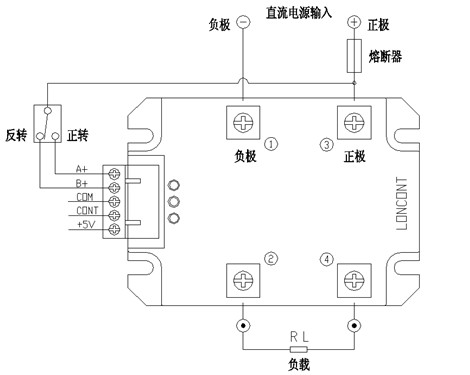

調速型模塊的接線如下圖，輸入的12-24Vdc的直流電源應是電壓穩定的電源，如開關電源、蓄電池電源等，否則速度不易控制。
